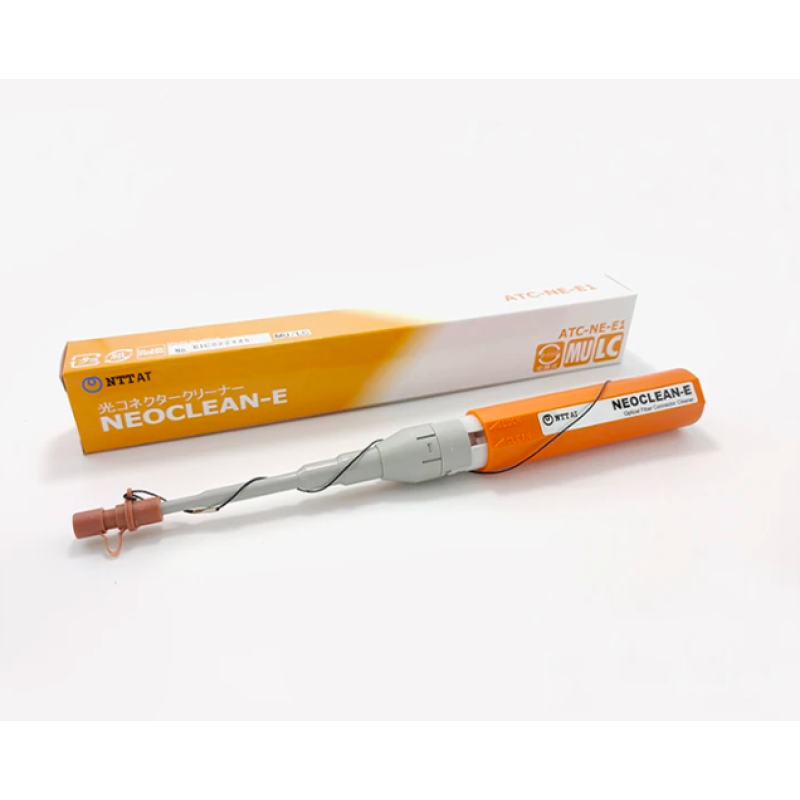

Устройство для чистки торцов ферул коннекторов LC, MU NEOCLEAN-E125 ((NE-Е1)

Японская компания NTTAT представляет новый универсальный очиститель для феррул оптических коннекторов. Очистители NEOCLEAN-E выполнены в виде жезлов, состоящих из рукоятки, на которую крепится картридж. Модель NEOCLEAN-E125 (NEOCLEAN E1, NTT-AT ATC-NE-E1) предназначена для чистки торцов феррул коннекторов MU, LC.

Преимущества:

• Очень прост в использовании
• Чистка без спирта с помощью специальной чистящей ленты
• Недорогой сменный картридж ATC-NE-ES1
• Обеспечивает стабильную чистку высокого качества
• Обладает антистатическими свойствами
• Более 750 циклов чистки с помощью одного картриджа
• Быстрая и удобная замена картриджа
• Очистка всех видов патч-кордов с диаметром феррулы 1.25 мм
• Очистка коннекторов с типами полировки PC и APC.
• Длина 240 мм

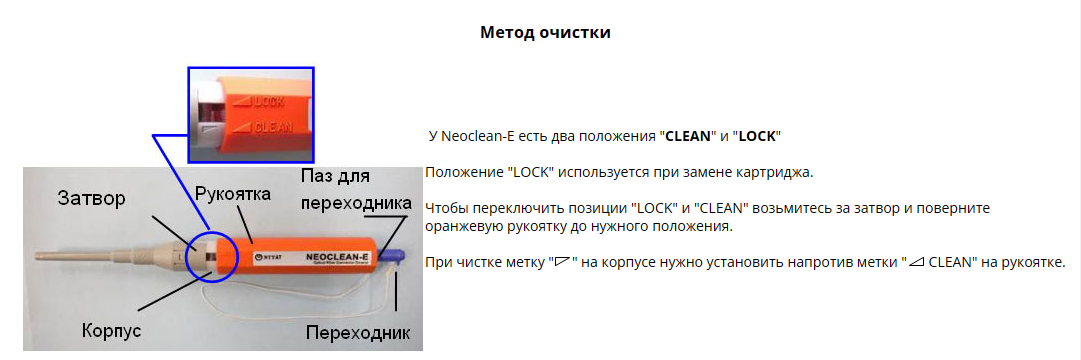

Метод очистки

У Neoclean-E есть два положения "CLEAN" и "LOCK" Положение "LOCK" используется при замене картриджа. Чтобы переключить позиции "LOCK" и "CLEAN" возьмитесь за затвор и поверните оранжевую рукоятку до нужного положения. При чистке метку "" на корпусе нужно установить напротив метки " CLEAN" на рукоятке.

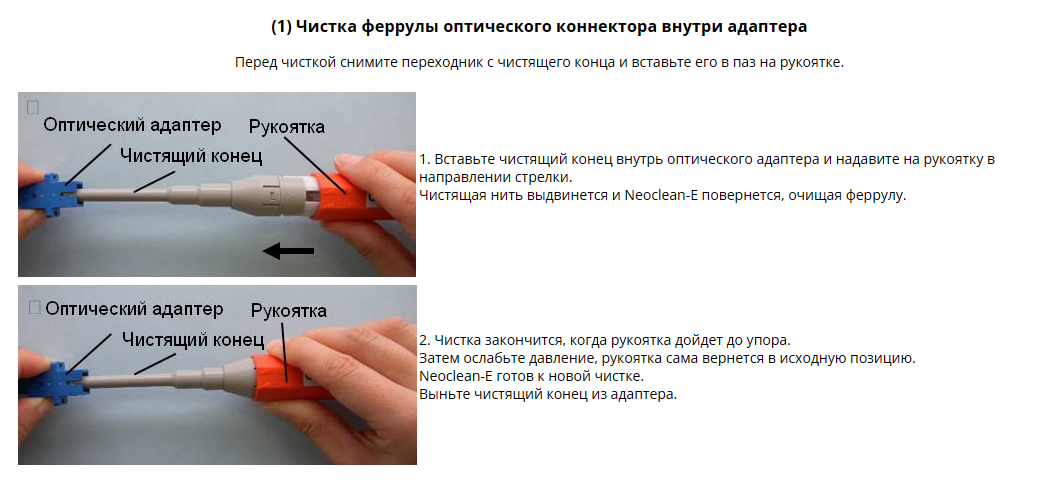

(1) Чистка феррулы оптического коннектора внутри адаптера

Перед чисткой снимите переходник с чистящего конца и вставьте его в паз на рукоятке.

	1. Вставьте чистящий конец внутрь оптического адаптера и надавите на рукоятку в направлении стрелки. Чистящая нить выдвинется и Neoclean-E повернется, очищая феррулу.
	2. Чистка закончится, когда рукоятка дойдет до упора. Затем ослабьте давление, рукоятка сама вернется в исходную позицию. Neoclean-E готов к новой чистке. Выньте чистящий конец из адаптера.

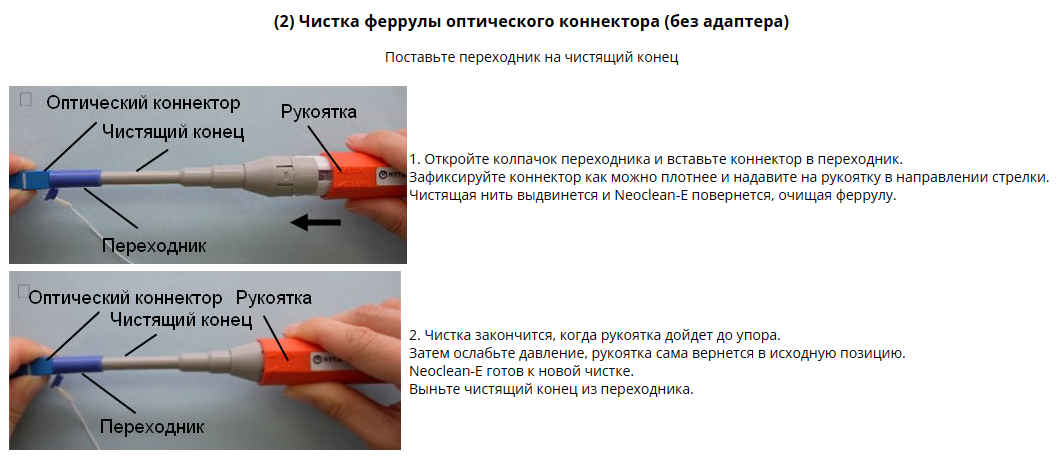

(2) Чистка феррулы оптического коннектора (без адаптера)

Поставьте переходник на чистящий конец

	1. Откройте колпачок переходника и вставьте коннектор в переходник. Зафиксируйте коннектор как можно плотнее и надавите на рукоятку в направлении стрелки. Чистящая нить выдвинется и Neoclean-E повернется, очищая феррулу.
	2. Чистка закончится, когда рукоятка дойдет до упора. Затем ослабьте давление, рукоятка сама вернется в исходную позицию. Neoclean-E готов к новой чистке. Выньте чистящий конец из переходника.

Комплектующие части NEOCLEAN-E

 Neoclen-E состоит из рукоятки, в которую вставлен сменный картридж с чистящей нитью изнутри.
 Рукоятка и картридж продаются как единое изделие, но сменный картридж можно также приобретать отдельно.

Чистящий картридж:

На одном конце картриджа расположена направляющая под определенную феррулу с чистящей нитью внутри, далее идет катушка чистящей нити (на рисунке не видна) и затвор, который фиксирует картридж в рукоятке. Один картридж рассчитан приблизительно на 750 чисток. Если в смотровом окошке появилась зеленая полоска, то настало время сменить картридж. Существует 2 модели картриджей: один для SC и FC, другой для MU и LC. Тип картриджа можно определить по надписи на направляющей (SC, FC или MU,LC).

Рукоятка:

Рукоятка оснащена механизмом, который при нажиме вращает картридж, одновременно выдвигая чистящую нить. Кроме того рукоятка содержит корпус, нажимную пружину (на рисунке не видна) и переходник. Прорезь на корпусе соединяется с выступом на картридже. Рукоятки для SC, FC и для MU, LC слегка отличаются, так как прикреплённые к ним переходники для чистки феррул оптических коннекторов (без адаптера) неодинаковы.

Замена чистящего картриджа

Для смены картриджа установите метку "" на корпусе напротив метки " LOCK" на рукоятке.

Снятие картриджа

Перед заменой картриджа снимите переходник  с чистящего конца и вставьте его в паз на рукоятке. Возьмитесь за рукоятку и картридж и потяните их в стороны, указанные стрелками. При этом нельзя изгибать рукоятку и картридж относительно друг друга.

* Если вы меняете картридж и забыли снять переходник, то можете сломать колпачок переходника.

	1. Установите выступ картриджа напротив прорези в корпусе и надавите в направлении стрелок. Держите картридж и рукоятку ровно.
	2. Убедитесь, что выступ на картридже зафиксировался в прорези корпуса рукоятки.   - Обычно на замену картриджа уходит не более 3-х секунд.   - Для каждого диаметра феррул (SC, FC или MU, LC) предусмотрена своя рукоятка. При заказе чистящего картриджа следите, чтобы его тип совпал с типом вашей рукоятки.
