Патч панель 19 – это одна из составных деталей структурированной кабельной системы, которая организовывает и упорядочивает работу всей сети. Устройство отвечает за оперативную перекоммутацию связи. Патч панель RJ-45 может применяться самостоятельно в качестве порта для компьютера, а может работать в паре с аналогичным устройством. В таком случае две патч-панели 19, соединённые друг с другом, служат основанием для подключения других устройств.
На передней стороне патч панели 19" установлены специальные разъёмы, которые нужны для подсоединения сетевого кабеля. Количество таких портов может быть разным – панели могут содержать и всего несколько розеток, и 96. Каждый порт помечен определённым номером, некоторые патч панели 19" предусматривают дополнительное свободное место для внесения пометок. На обратной стороне патч-панели размещаются контакты, необходимые для фиксации кабеля; при подсоединении обмотка удаляется прямо в месте пересечения медных жил и патч-панели RJ-45. Все контакты также пронумерованы.
Наиболее востребованы патч панели 19 дюймов категории 5е, имеющие 12, 24 и 48 портов – столько в среднем необходимо для удовлетворения требований средних кабельных сетей. Если портов довольно много, их с внешней стороны разделяют на участки по шесть-восемь розеток.
Одной из оснований для классификации патч-панелей 19" – наличие экранирования. Соответственно, можно выделить экранированные и неэкранированные устройства. Первые имеют экранируемые розетки, которые лучше сочетать с экранируемыми патч-кордами и экранированным кабелем FTP.

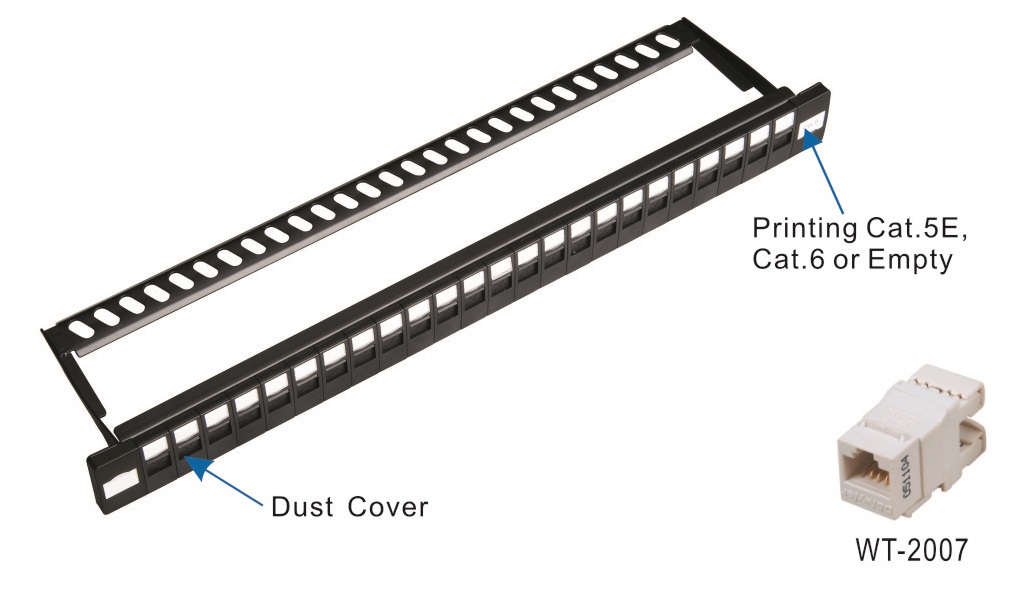

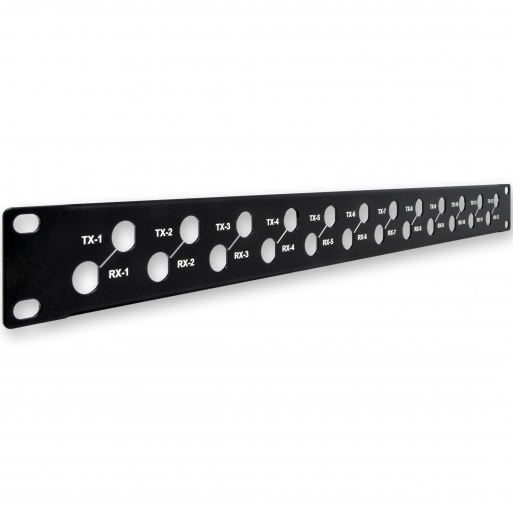

Также существует разделение патч-панелей на наборные и фиксированные. Фиксированные оснащены однотипными разъёмами, которые нельзя заменить. Наборные панели более практичны и снабжены разъёмами различных типов и категорий.

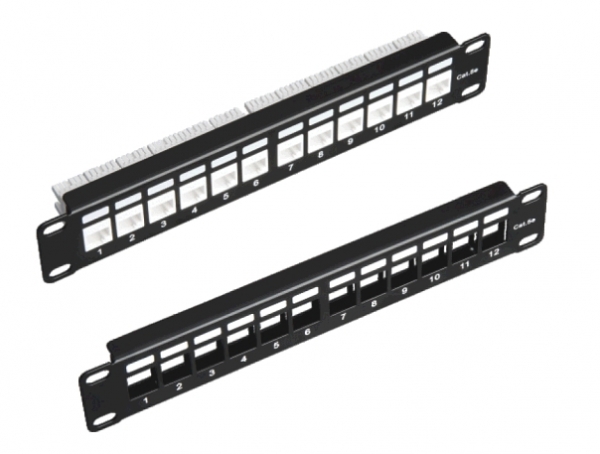

Классифицируются патч-панели RJ-45 также по размерам. Более распространёнными, классическими считаются 19-дюймовые патч-панели; 10-дюймовые модели не так востребованы. Существуют также различия по высоте. Высота патч-панелей 19" измеряется в юнитах, где 1U равен 4,445 см. Подавляющая часть моделей имеет высоту в 1 юнит. Если при такой высоте панель имеет два ряда разъёмов, пространства для маркировки будет слишком мало, но при этом можно сэкономить место в коммутационной стойке. Есть модели и с другой высотой, например, 2 или 3 юнита, а также - 0,5U. Так же патч-панели RJ-45, как и кабель "витая пара" имеют разлиную категорию - 5е, 6, 6А, и так далее. При построении СКС обязательно все компоненты должны соответствовать одной выбранной категории - например пат-панель 19" 24 порта категории 5е неэкранированная, идет в паре с кабелем UTP 4 пары категории 5е, патч-корд категории 5 е и т.д.
Следующее основание – способ крепления патч-панели. Можно выделить три основных типа:
- Патч-панели, монтируемые в коммутационные стойки в 10 и 19 дюймов;

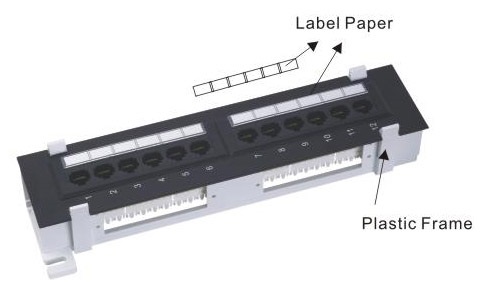

- Настенные панели – позволяют значительно сэкономит свободное пространство;
- Патч-панели, которые устанавливаются в промежуточные конструкции.
Современные патч-панели RJ-45 – это незаменимые устройства, без которых сложно представить работу СКС как таковую. Они могут поддерживать эффективную работу малых локальных сетей, а также крупных серверов, которые обеспечивают работу глобальной сети.
